Kvalitetne su, otmjene i moderne: kao projektanti, arhitekti i majstori, cijenite funkcionalne i kreativne prednosti ovješenih ventiliranih fasada (VHF). Zahvaljujući konstrukcijskoj odvojenosti zaštite od topline i vremenskih utjecaja, sustavi ovješene ventilirane fasade energetski su vrlo učinkoviti, dugotrajni i ekonomični. Osim toga, pružaju veliku slobodu pri oblikovanju.
Naših 6 sustava StoVentec s fleksibilnom podkonstrukcijom nude vam brojne kreativne i funkcionalne mogućnosti: od staklenih i naponskih panela preko pločica od prirodnog kamena do svijenih površina od žbuke intenzivnih boja – sve je moguće. Kad je riječ o održivosti, naše ovješene ventilirane fasade oduševit će vas s podkonstrukcijom kojoj je s certifikatom pasivne kuće.
StoVentec: Iz ljubavi prema gradnji. Graditi svjesno.
Sloboda oblikovanja
S različitim erijalima, kao što su keramika, žbuka, prirodni kamen ili staklo
Cjeloviti sustav iz jedne ruke
Obuhvaća fasadne obloge, izolaciju i podkonstrukciju
Slobodni oblici
Zahvaljujući fleksibilnoj podkonstrukciji i nosivoj ploči StoCarrier Aero
Dugotrajne i sigurne fasade
Zahvaljujući konstruktivnoj odvojenosti, toplinska i vremenska zaštita
Energetski optimirane fasade
Zahvaljujući podkonstrukciji s certifikatom pasivne kuće
Savršena zaštita zgrade
Prednosti ventilacije: toplinska zaštita, zaštita od vremenskih uvjeta, vlage i buke

Sustavi ovješene ventilirane fasade su višeslojne vanjske zidne konstrukcije. Sastoje se od fasadne obloge, ventilirane zone, izolacije i podkonstrukcije. Posebnost ovješenih ventiliranih fasada (VHF-ova) je strukturna odvojenost funkcije izolacije (toplinska zaštita, zaštita od vlage, buke i požara) i obloge (zaštita od vremenskih uvjeta). Time nastaje ventilirana zona koja omogućava kruženje zraka i izlazak vlage iz zgrade. Izolacija fasade istodobno je u najvećoj mogućoj mjeri zaštićena izvana od vlažnosti.
Osim toga, odvajanjem fasadne obloge od nosivog zida značajno se poboljšava zvučna izolacija vanjskih zidova.
Razlika u usporedbi s ovješenom fasadom:
Ovješena fasada je takozvana topla fasada bez ventilacije. Za razliku od toga, ovješena ventilirana fasada je hladna fasada pri kojoj pojedinačni slojevi, tj. komponente sustava preuzimaju različite građevinsko-fizikalne funkcije.
Stoga, klasične ovješene fasade razlikuju se od ovješenih ventiliranih fasada po tome što između vanjske ovojnice i podkonstrukcije nema otvora za ventilaciju.
Ovješene ventilirane fasade sastoje se od sljedećih komponenti: fasadna obloga, izolacija i podkonstrukcija.
Između podkonstrukcije i završnog premaza, odnosno obloge postavlja se izolacija, u pravilu na bazi mineralne vune (kamena/staklena vuna).
Kao projektanti i arhitekti cijenite mogućnosti oblikovanja ovješene ventilirane fasade. Zahvaljujući velikom izboru fasadnih materijala, oblika i boja, ventilirana fasada jedna je od omiljenih konstrukcija fasada.
Osim izolacijskog materijala, poseban je naglasak na podkonstrukciji na koju se mogu pričvrstiti brojni materijali za oblaganje, poput drva, škriljevca ili metala.
Odabirom sustava StoVentec birate raznovrstan cjeloviti sustav za ovješene ventilirane fasade.
Podkonstrukcija ventiliranih fasada i raznolike Sto mogućnosti oblikovanja:
Veliki izbor materijala, fleksibilna podkonstrukcija i nosiva ploča StoCarrier Aero pružaju brojne mogućnosti oblikovanja.
Kad je riječ o oblozi, sustav StoVentec odlikuje se raznolikošću materijala i površina. Sustav ovješenih ventiliranih fasada nudi vam velik izbor površina od žbuke, prirodnog kamena, keramike i staklenih mozaika. Kao poseban naglasak, moguće su ekskluzivne ventilirane fasade sa staklenim panelima veličine do 6 m² (StoVentec Glass). S pomoću nosive ploče StoCarrier Aero, fasade se mogu izvesti i trodimenzionalno. Osim toga, ova posebna nosiva ploča štedi resurse jer se velikim dijelom sastoji od starog stakla.
Funkcionalnu fasadu za proizvodnju solarne energije možete izraditi s pomoću sustava StoVentec Photovoltaics Inlay. S pomoću uokvirenih fotonaponskih modula koji se umeću u lokalno montiranu podkonstrukciju stvara se elegantan izgled. Podkonstrukcija s certifikatom pasivne kuće bez toplinskih mostova osigurava najveću energetsku učinkovitost.

Fasadna površina koja je odvojena od građevnog materijala zida i izolacija otvorenih pora koja apsorbira zvuk poboljšavaju ocijenjeni koeficijent zvučne izolacije R'w masivnih zidova za oko 10 dB. Dobro je znati: smanjenje glasnoće za 10 dB doživljava se kao smanjenje na pola.
Kao stručnjacima, poznate su vam brojne prednosti ovješenih ventiliranih fasada: ventilirane fasade pružaju veliku slobodu oblikovanja, mogu izravnati velike neravnine na podlozi i osiguravaju iznimnu zaštitu od buke. To su samo neke od njih.
Nedostaci ventilirane fasade:
Osim brojnih prednosti, ovješene ventilirane fasade imaju jedan nedostatak: početna je investicija skuplja nego u slučaju kompozitnih sustava za termoizolaciju (WDVS). Zahvaljujući dugom vijeku trajanja i svojstvima zaštite, ovaj se nedostatak s vremenom kompenzira.

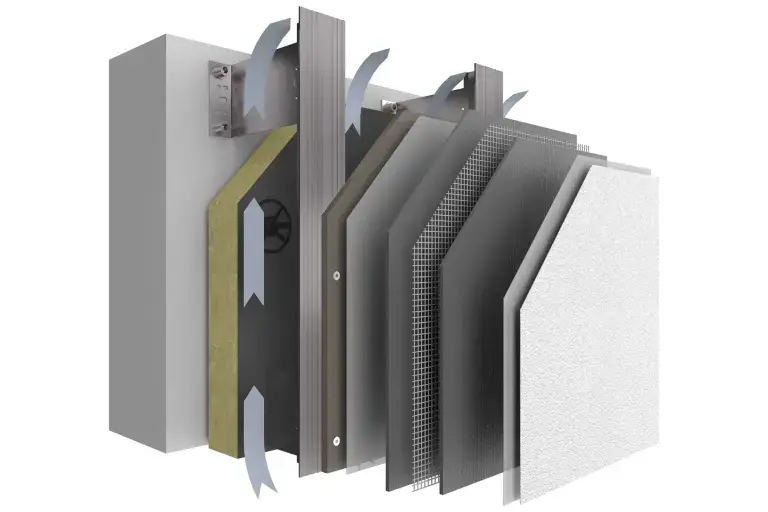

Sustav StoVentec R nudi vam brojne mogućnosti oblikovanja ventiliranih fasada. Obuhvaćaju glatke i grube strukture žbuke, kao i mat ili sjajne površine u brojnim nijansama boja. Oblikujte individualne teksture – linearno ili grafički, od fine do grube! Ovaj sustav ovješene ventilirane fasade s fleksibilnom nosivom pločom StoCarrier Aero prikladan je i za projekte sa zakrivljenim ili savijenim oblicima.

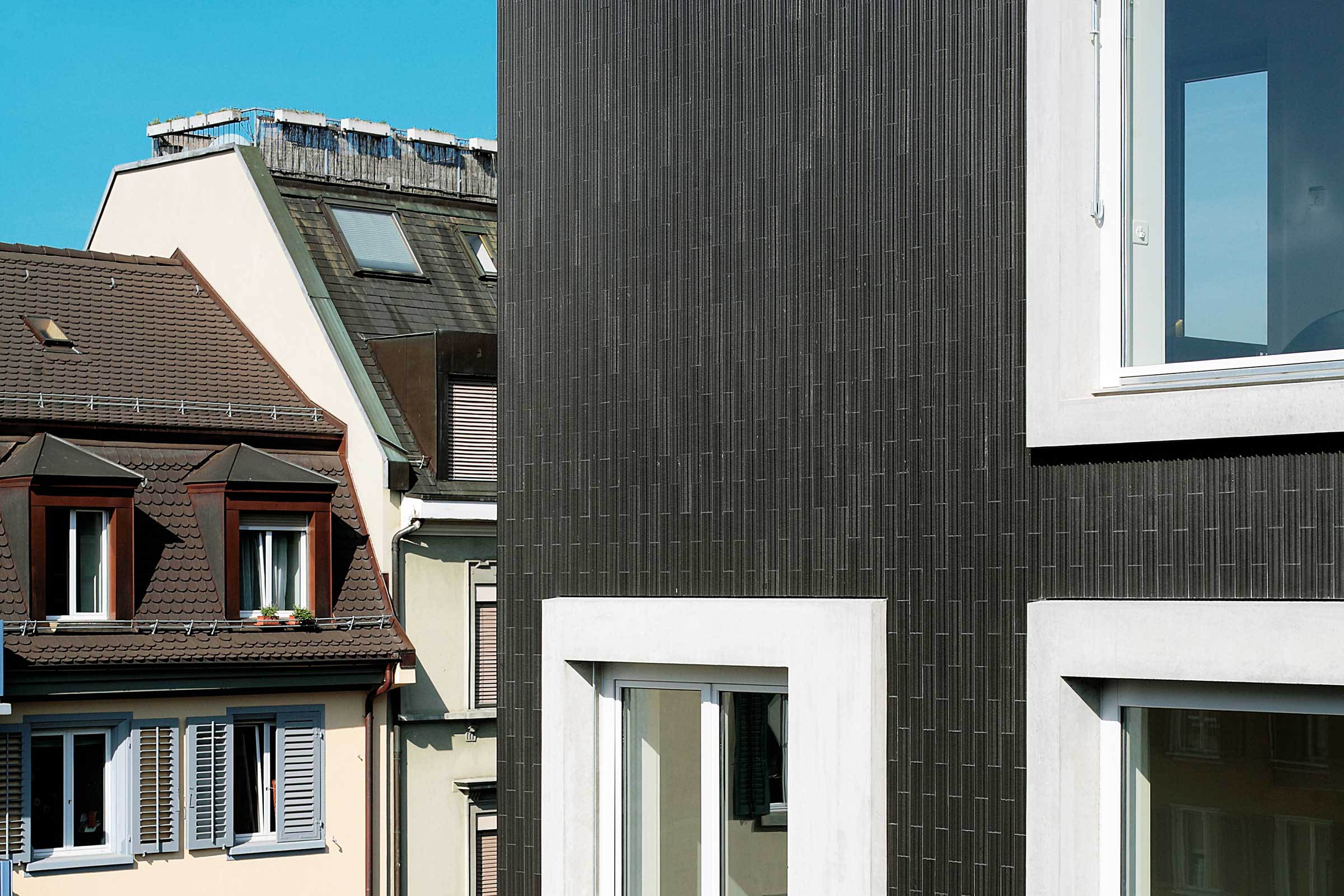

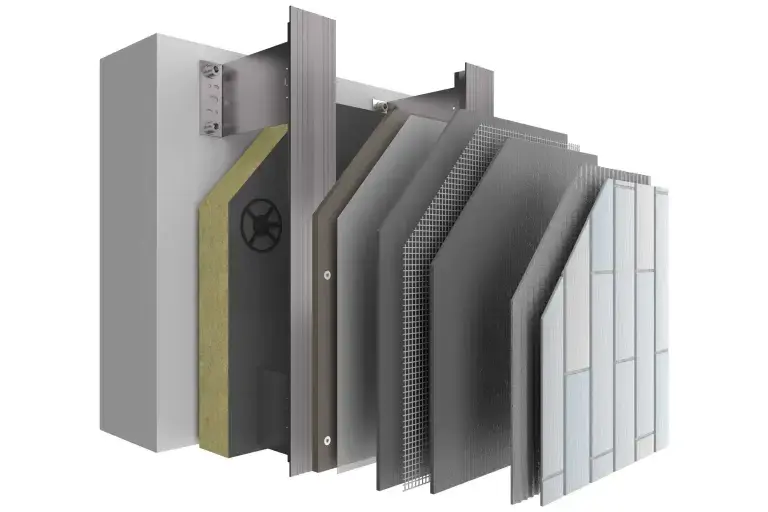

Klasični klinker od keramike ili slobodno oblikovanih keramičkih elemenata: keramički materijali od kojih su sačinjene obloge našeg sustava ovješene ventilirane fasade StoVentec C daju zgradama održivu eleganciju. Na raspolaganju stoji širok spektar klinkera opeke različitih formata, brendova i boja. Robusna površina nudi vam brojne mogućnosti oblikovanja, uključujući plastično oblikovanje fasade! Rado ćemo za vas provjeriti je li željena keramika usklađena sa sustavom.

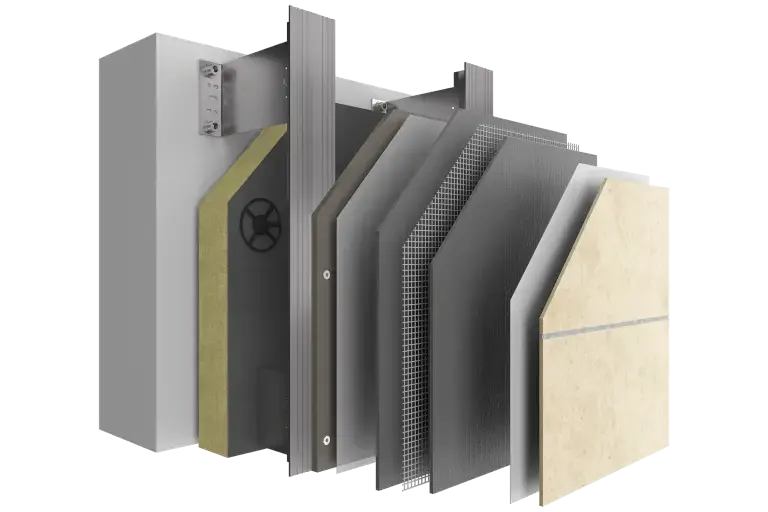

Estetski učinak – ekološki materijal. Širok spektar boja i struktura površina omogućava kvalitetne i prirodne ovješene ventilirane fasade s prirodnim kamenom. Kamene pločice mogu se rezati u individualne oblike. Uporabom trokutastih pločica od prirodnog kamena moguće su i zakrivljene površine. Sustav ovješene ventilirane fasade StoVentec S može se savršeno kombinirati sa žbukom, staklom, staklenim mozaikom ili keramikom. Na taj način vi kao projektant imate na raspolaganju sve mogućnosti za individualno oblikovanje fasade.
Ovješena ventilirana fasada StoVentec S – kratak pregled prednosti

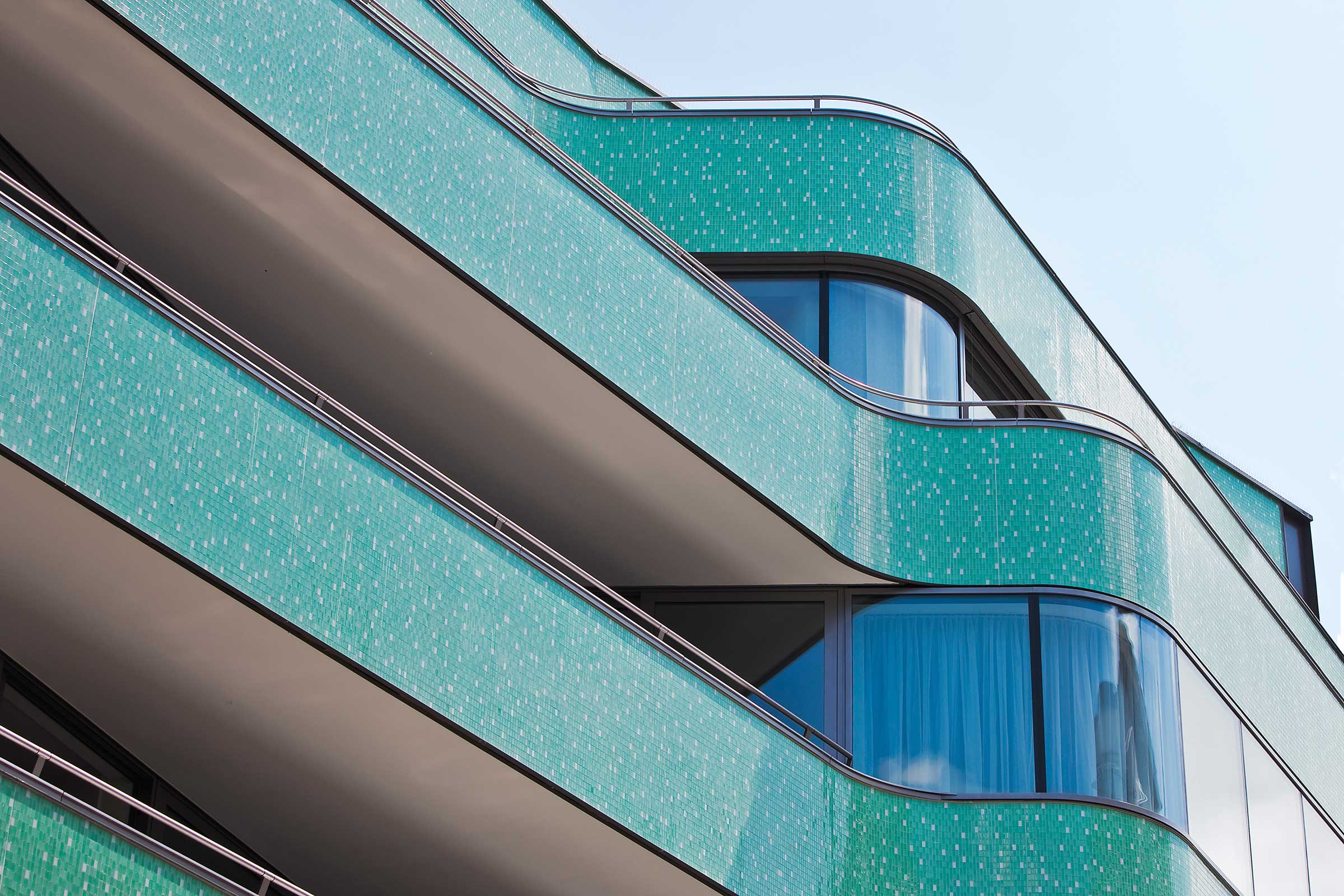

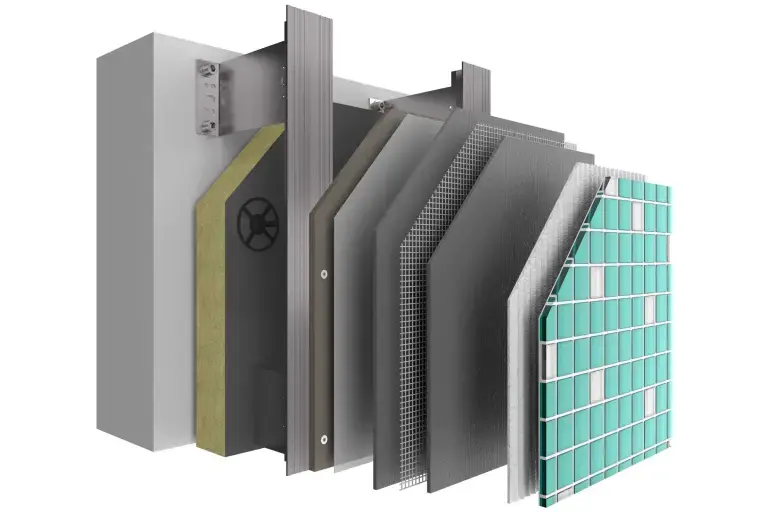

Ovješena ventilirana fasada StoVentec M – kratak pregled prednosti

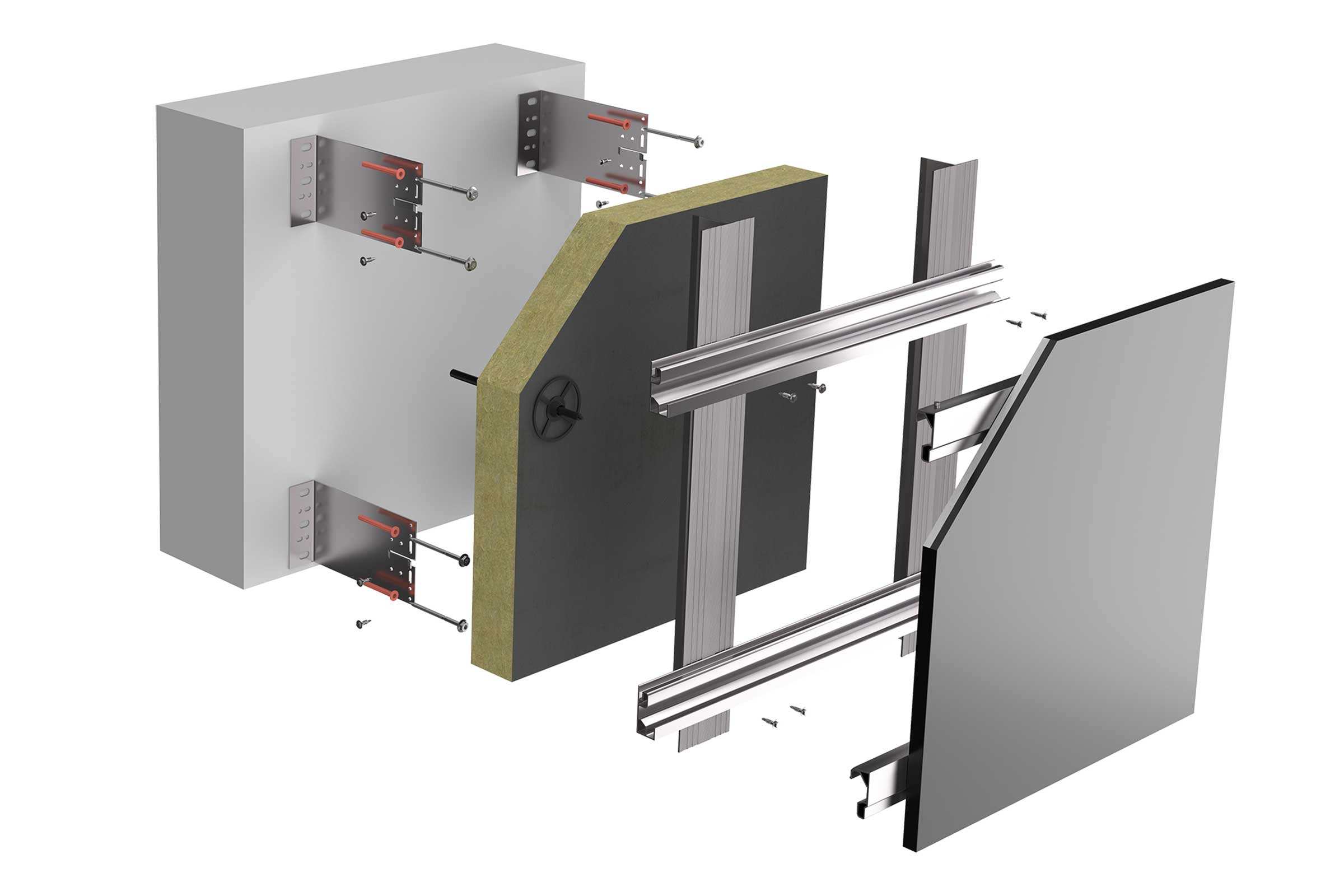

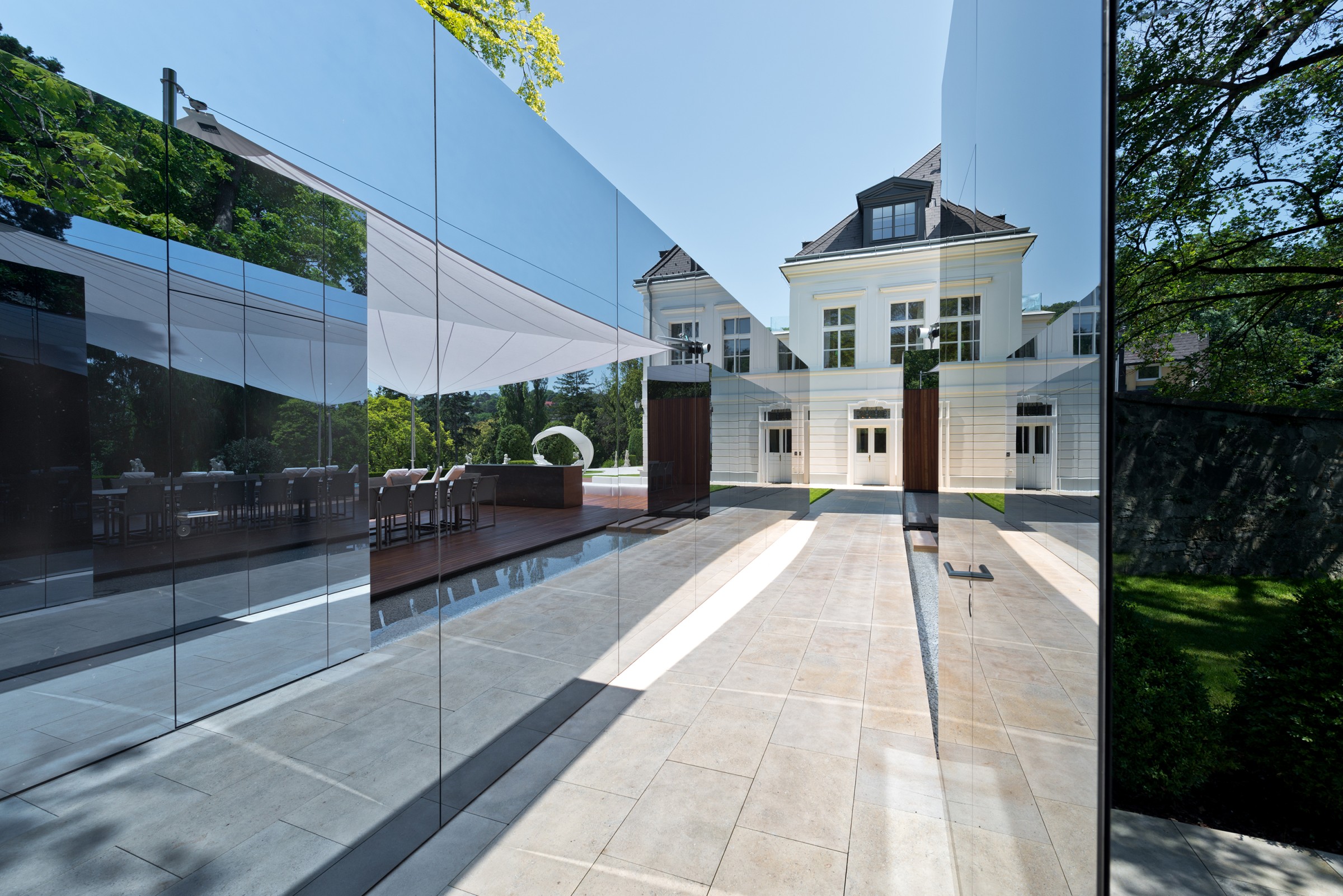

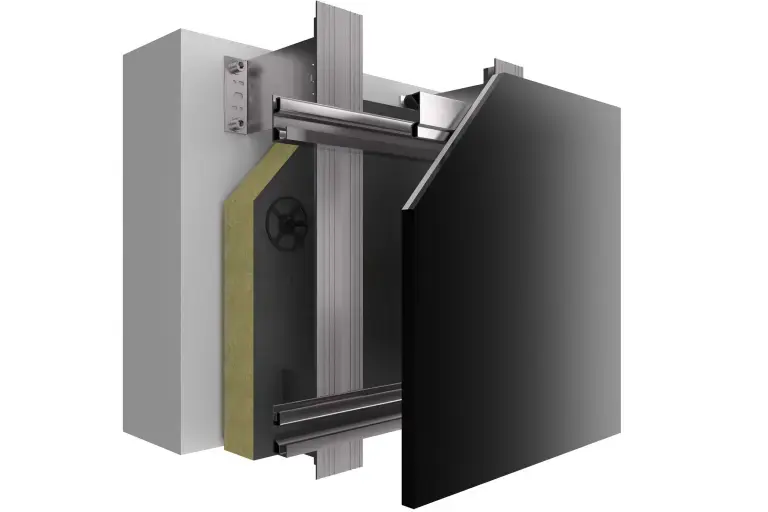

Sustav ovješene ventilirane fasade StoVentec Glass pruža vam slobodu oblikovanja oblika, boje i površine. Montažni stakleni elementi mogu se izvesti u različitim veličinama do oko 6 m². Staklo je izdržljivo, otporno na vremenske utjecaje i može se 100 % reciklirati. U sustavu StoVentec Glass čak i nosive ploče u svom sastavu imaju više od 90 % recikliranog stakla. Sustav StoVentec Glass nevidljivo se pričvršćuje sa stražnje strane agrafnim profilima i zahvaljujući tomu može se kombinirati s fotonaponskim sustavom StoVentec Photovoltaics Inlay.
Ovješena ventilirana fasada StoVentec Glass – kratak pregled prednosti

Objedinjuje održivu proizvodnju energije i profinjenu arhitekturu!

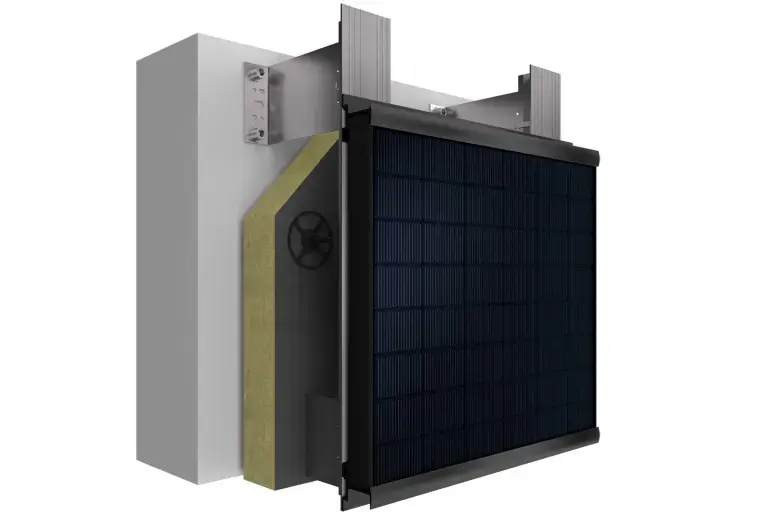

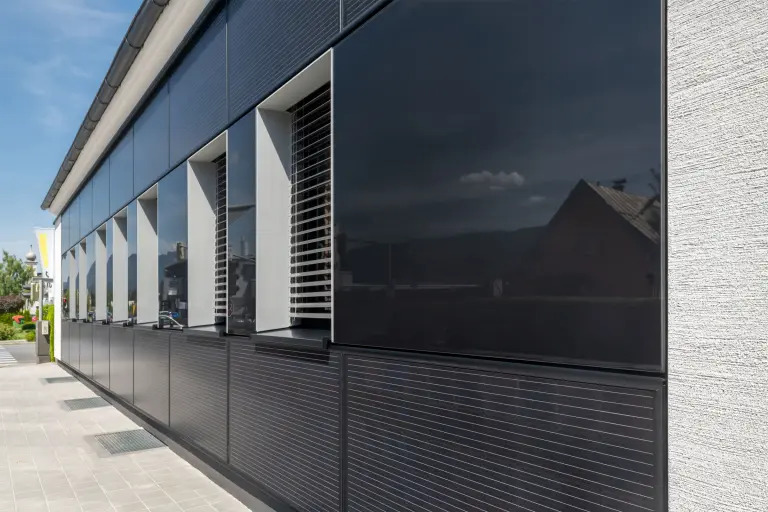

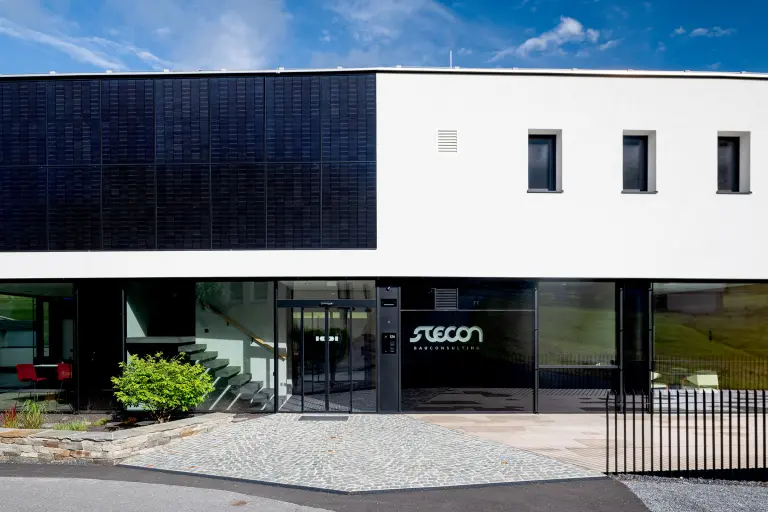

Fasada koja proizvodi energiju, održiva je, energetski učinkovita i estetski privlačna? Sustav StoVentec Photovoltaics Inlay naše je fasadno rješenje koje sve to može. Ovješena ventilirana fasada objedinjuje sve zahtjeve izgleda i funkcije. Uokvireni fotonaponski moduli ne pružaju samo elegantan izgled. Svaki kvadratni metar površine opremljen fotonaponskim modulima proizvodi izravno iskoristivu energiju na zgradi. Za instaliranu snagu od 1 kWp potrebno je oko 5 m² fasadne površine.
Ovješena ventilirana fasada StoVentec Photovoltaics Inlay – kratak pregled prednosti
O sustavu ovješene ventilirane fasade StoVentec Photovoltaics Inlay

Sustav StoVentec R nudi vam brojne mogućnosti oblikovanja ventiliranih fasada. Obuhvaćaju glatke i grube strukture žbuke, kao i mat ili sjajne površine u brojnim nijansama boja. Oblikujte individualne teksture – linearno ili grafički, od fine do grube! Ovaj sustav ovješene ventilirane fasade s fleksibilnom nosivom pločom StoCarrier Aero prikladan je i za projekte sa zakrivljenim ili savijenim oblicima.

Klasični klinker od keramike ili slobodno oblikovanih keramičkih elemenata: keramički materijali od kojih su sačinjene obloge našeg sustava ovješene ventilirane fasade StoVentec C daju zgradama održivu eleganciju. Na raspolaganju stoji širok spektar klinkera opeke različitih formata, brendova i boja. Robusna površina nudi vam brojne mogućnosti oblikovanja, uključujući plastično oblikovanje fasade! Rado ćemo za vas provjeriti je li željena keramika usklađena sa sustavom.

Estetski učinak – ekološki materijal. Širok spektar boja i struktura površina omogućava kvalitetne i prirodne ovješene ventilirane fasade s prirodnim kamenom. Kamene pločice mogu se rezati u individualne oblike. Uporabom trokutastih pločica od prirodnog kamena moguće su i zakrivljene površine. Sustav ovješene ventilirane fasade StoVentec S može se savršeno kombinirati sa žbukom, staklom, staklenim mozaikom ili keramikom. Na taj način vi kao projektant imate na raspolaganju sve mogućnosti za individualno oblikovanje fasade.
Ovješena ventilirana fasada StoVentec S – kratak pregled prednosti

Ovješena ventilirana fasada StoVentec M – kratak pregled prednosti

Sustav ovješene ventilirane fasade StoVentec Glass pruža vam slobodu oblikovanja oblika, boje i površine. Montažni stakleni elementi mogu se izvesti u različitim veličinama do oko 6 m². Staklo je izdržljivo, otporno na vremenske utjecaje i može se 100 % reciklirati. U sustavu StoVentec Glass čak i nosive ploče u svom sastavu imaju više od 90 % recikliranog stakla. Sustav StoVentec Glass nevidljivo se pričvršćuje sa stražnje strane agrafnim profilima i zahvaljujući tomu može se kombinirati s fotonaponskim sustavom StoVentec Photovoltaics Inlay.
Ovješena ventilirana fasada StoVentec Glass – kratak pregled prednosti

Objedinjuje održivu proizvodnju energije i profinjenu arhitekturu!
Fasada koja proizvodi energiju, održiva je, energetski učinkovita i estetski privlačna? Sustav StoVentec Photovoltaics Inlay naše je fasadno rješenje koje sve to može. Ovješena ventilirana fasada objedinjuje sve zahtjeve izgleda i funkcije. Uokvireni fotonaponski moduli ne pružaju samo elegantan izgled. Svaki kvadratni metar površine opremljen fotonaponskim modulima proizvodi izravno iskoristivu energiju na zgradi. Za instaliranu snagu od 1 kWp potrebno je oko 5 m² fasadne površine.
Ovješena ventilirana fasada StoVentec Photovoltaics Inlay – kratak pregled prednosti
O sustavu ovješene ventilirane fasade StoVentec Photovoltaics Inlay

Ovješene ventilirane fasade svojom strukturom sustava pružaju zadivljujuće prednosti kad je riječ o oblikovanju, funkcionalnosti i sigurnosti. Pritom podkonstrukcija predstavlja statičku poveznicu između fasade i zida. Podkonstrukcija ovješene ventilirane fasade na siguran način preuzima vlastito opterećenje i opterećenje vjetrom te ga prenosi na podlogu.
Savršena sigurnost za ovješene ventilirane fasade
Naša dobro osmišljena podkonstrukcija otporna je na koroziju, smanjuje učinak toplinskog mosta i jednostavna je za montažu. Modularni sustav s više od 370 pojedinačnih dijelova idealno je rješenje za svaku primjenu. Naša podkonstrukcija ovješene ventilirane fasade sadrži kombinaciju komponenti od oplemenjenog čelika i aluminija kako bi vam omogućila ekonomična i energetski optimirana rješenja fasade.
Budući da je toplinska vodljivost oplemenjenog čelika manja za oko 90 posto u odnosu na aluminij, u slučaju zidnih nosača usredotočili smo se na oplemenjeni čelik. Kako bismo postigli konstrukciju bez toplinskog mosta, razvili smo zidni nosač ovješene ventilirane fasade s certifikatom pasivne kuće od oplemenjenog čelika.
O komponentama sustava

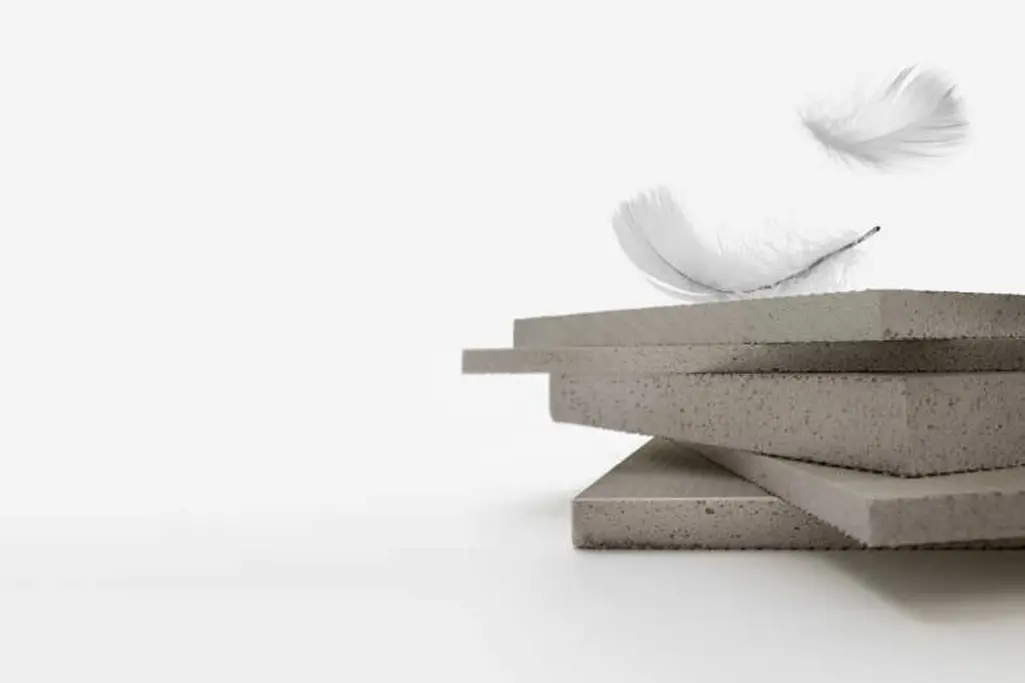

Nosiva ploča StoCarrier Aero idealna je za ovješene ventilirane fasade s površinskim slojem od žbuke, pločica od prirodnog kamena, keramike, stakla i staklenog mozaika. Zahvaljujući svojoj lužnatosti i otpornosti na vlagu, ova ekološka ploča idealan je građevinski materijal i za unutarnje uređenje.
Razlog: sirovina za izradu nosivih ploča jest staro staklo prerađeno u granulat puhanog stakla. Ta sirovina ima izvanredna tehnička svojstva, ekološki je neutralna i nije opasna po zdravlje. Nosiva ploča StoCarrier Aero je lagana, može se savijati u dva smjera i poprima upravo onaj oblik koji je zadan u vašem projektu.

"Za izradu naših nosivih ploča StoCarrier Aero upotrebljavamo puhano staklo iz starog stakla koje se ne može iskoristiti u uobičajenom postupku recikliranja. Na taj način izrađujemo proizvod s volumnim postotkom od 88 posto recikliranog starog stakla, ali i rješavamo problem u području recikliranja starog stakla.”
dr. Eike Messow, voditelj odjela održivosti
